負載350kg
8路空氣通道，標準化模塊、3組模塊安裝面
標配松開、鎖緊、面貼合到位傳感器

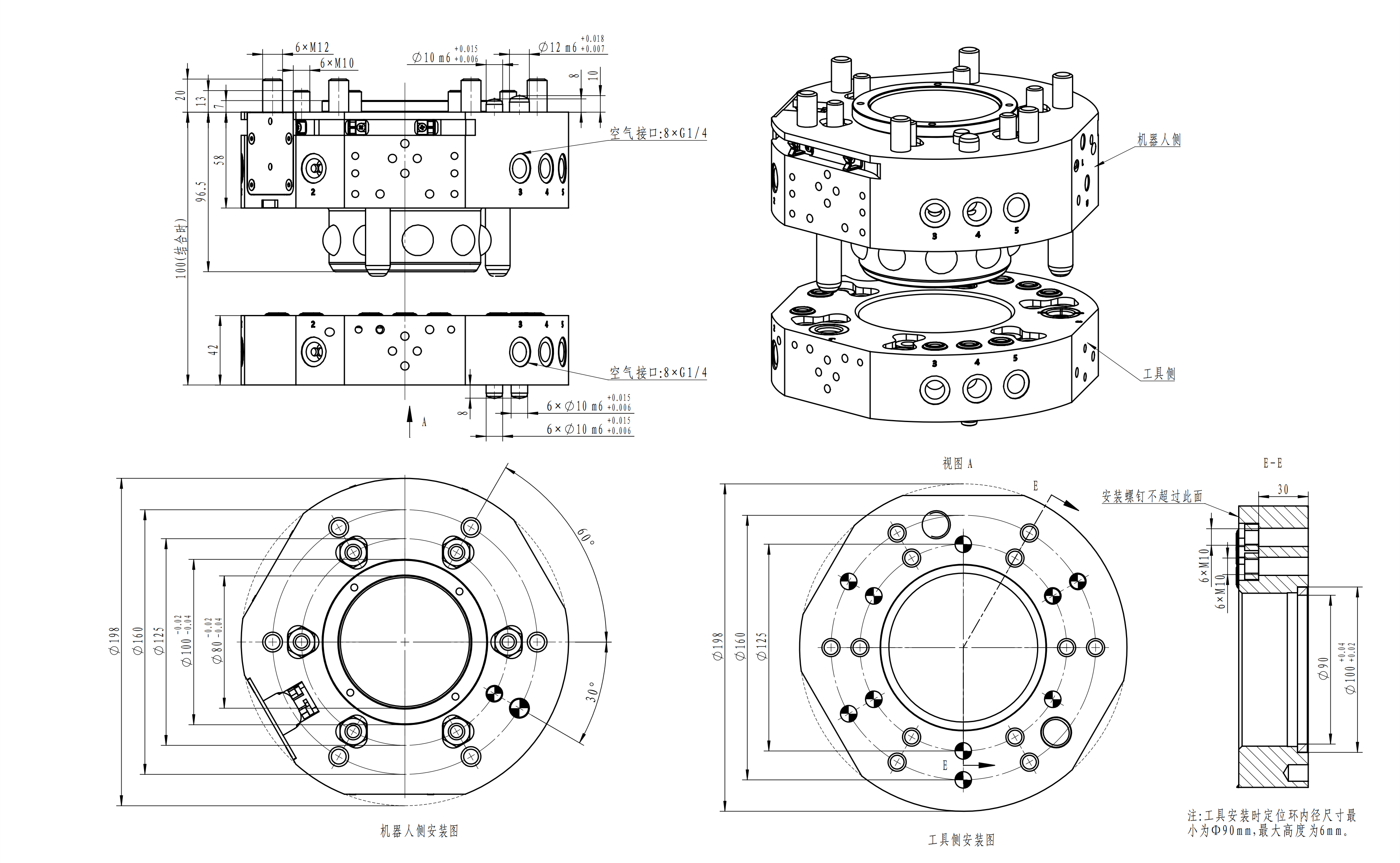

外形尺寸Φ198mm×H100mm
ISO標準法蘭，ISO9409-125-6-M10/ISO9409-160-6-M12
| 本體部分 | 可搬運重量(額定負載) | 350kg | |
| 重復定位精度 | ±0.02mm | ||
| 靜態(tài)允許力矩 | 彎矩 | 2800N·m | |
| 扭矩 | 2800N·m | ||
| 材質 | 本體 | 鋁合金 | |
| 鎖緊機構部分 | 合金鋼 | ||
| 外形尺寸 | φ198mm×H100mm | ||
| 產(chǎn)品重量 | 主盤 | 7.05kg | |
| 工具盤 | 2.65kg | ||
| 拆裝機構 | 彈簧自復位鎖緊 | ||
| 拆裝動作氣壓 | 0.45~0.8MPa | ||
| 允許溫度與濕度范圍 | 0-55°C,0-95% | ||
| 通用 | 空氣接口 | 8×G1/4(非自密封) | |
| 控制部分 | 氣缸動作傳感器 | 鎖緊動作確認 | 內置1個接近開關(直流三線式) |
| 松開動作確認 | 內置1個接近開關(直流三線式) | ||
| 面檢測傳感器 | 確認工具盤貼合到位 | 內置1個接近開關(直流三線式) | |
